Automatisierung von Wasserkraftanlagen – wenn alle Anlagenteile zusammenspielen

Eine Wasserkraftanlage besteht nicht nur aus Turbine und Generator. Rechenanlage, Wehr, Wasserfassung, Wasserschloss, Hydraulik und elektrische Energieerzeugung müssen gemeinsam funktionieren.

Eine gute Automatisierung betrachtet deshalb nicht nur einzelne Maschinen, sondern die gesamte Wasserkraftanlage.

Bilgram Wasserkraft entwickelt Steuerungs- und Automatisierungstechnik für neue und bestehende Wasserkraftanlagen – von der einzelnen Turbinensteuerung bis zur vernetzten Gesamtanlage.

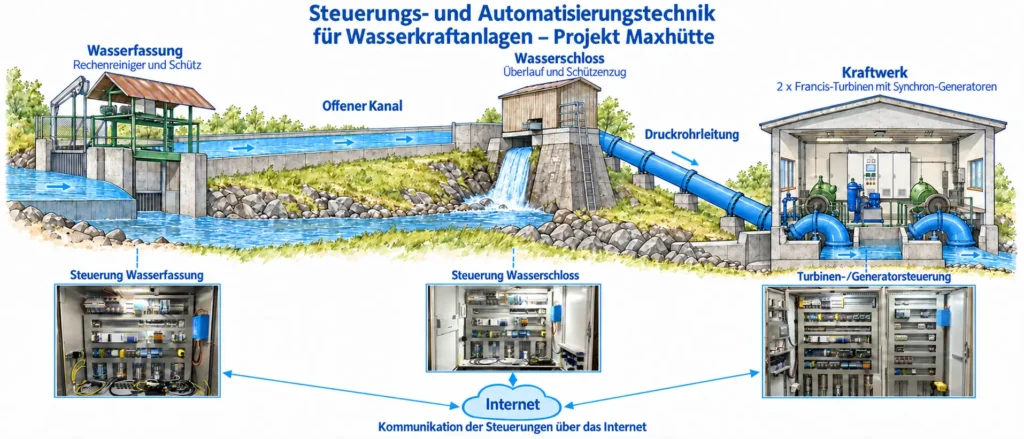

Schaubild Steuerungs- und Automatisierungstechnik für Wasserkraftanlagen

Vernetzte Automatisierung einer Wasserkraftanlage: Wasserfassung, Wasserschloss und Kraftwerk arbeiten als abgestimmtes Gesamtsystem zusammen.

Software für Turbinen, Generatoren, Rechen und Wehranlagen

Die Anforderungen innerhalb einer Wasserkraftanlage sind sehr unterschiedlich. Die Turbinensteuerung regelt Wasserzufluss und Leistung. Beim Generator müssen Synchronisierung, Schutz und Erregung berücksichtigt werden. Rechenreiniger reagieren auf Verschmutzung und Wasserstände, während Wehrsteuerungen den Oberwasserpegel und den Abfluss beeinflussen.

Für diese Aufgaben entwickeln wir Software für:

  • Turbinensteuerungen
  • Generatorsteuerungen und Synchronisierung
  • Rechenreiniger
  • Wehranlagen und Schütze
  • Wasserstands- und Pegelregelungen
  • Hydrauliksysteme
  • Wasserfassungen und Wasserschlösser

Dabei greifen wir auf bewährte Softwarebausteine zurück, passen Regelung und Funktionen aber an die jeweilige Wasserkraftanlage an.

Denn keine Wasserkraftanlage ist exakt wie die andere.

Fallhöhe, Wassermenge, Turbinentyp, Generator, Wehrgeometrie und hydraulische Verhältnisse unterscheiden sich von Anlage zu Anlage.

Einheitliche Steuerungstechnik – von 30 bis über 1.000 kW

Bilgram Wasserkraft verwendet eine bewährte, weitgehend einheitliche SPS-Steuerungsplattform für kleine und große Wasserkraftanlagen. Unsere umfangreiche, praxiserprobte Software deckt bereits zahlreiche Funktionen für Turbinen, Generatoren, Hydraulik und Nebenanlagen ab. Zusätzliche Sensoren und Funktionen lassen sich dadurch häufig mit geringem Software-Mehraufwand integrieren. Kompatible Hardwaregenerationen unterstützen die langfristige Wartbarkeit und den wirtschaftlichen Betrieb.

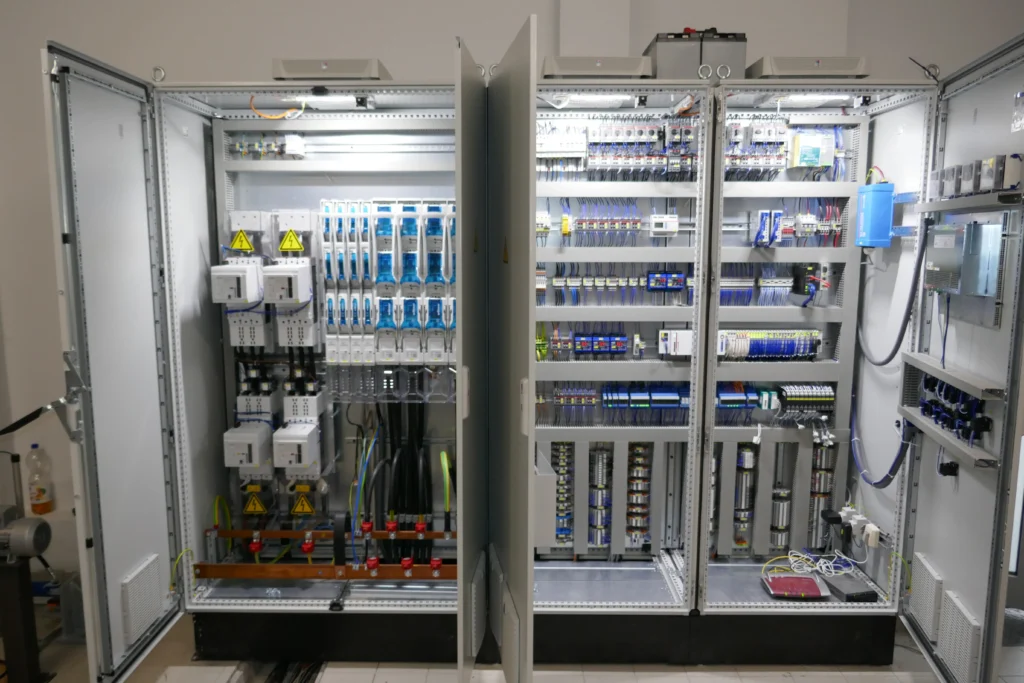

Geöffnete Leistungs- und Steuerschränke für zwei Turbinen, SPS und Verdrahtung.

Steuerungs- und Automatisierungstechnik von Bilgram Wasserkraft – abgestimmt auf Maschine und Gesamtanlage.

Netzüberwachung und unabhängige Sicherheitskette

Der Netz- und Anlagenschutz (NA-Schutz) wird entsprechend den für den jeweiligen Netzanschluss geltenden Regeln ausgeführt – im Anwendungsbereich der Niederspannung beispielsweise nach VDE-AR-N 4105. Bei einer Netzschutz-Auslösung öffnet der Generatorschalter; der schnellstmögliche Turbinenschluss wird unverzüglich eingeleitet. Eine hardwarebasierte Sicherheitskette mit unabhängigen Schutzgliedern und Watchdog schützt die Anlage auch dann, wenn die SPS nicht ordnungsgemäß arbeitet.

So funktioniert die → Sicherheitskette einer Wasserkraftanlage

Störmelder direkt in der Turbinensteuerung

Unsere Wasserkraftsteuerungen verfügen über einen integrierten Störmelder. Warnungen und Alarme können automatisch per SMS oder E-Mail an hinterlegte Empfänger übermittelt werden. Über die Webvisualisierung lassen sich die Meldungen und die Alarmhistorie anschließend aus der Ferne einsehen.

Mehr dazu in unserem Wissensbeitrag → Wasserkraft Störmelder und Fernwartung

Vernetzte Steuerungen statt einzelner Insellösungen

Bei vielen Wasserkraftanlagen liegen die einzelnen Anlagenteile räumlich weit auseinander. Die Wasserfassung kann mehrere hundert Meter oder sogar Kilometer vom Kraftwerk entfernt sein. Dazwischen liegen beispielsweise Kanal, Wasserschloss und Druckrohrleitung.

Kraftwerk, Wasserfassung und Wasserschloss besitzen deshalb jeweils eine eigene Steuerung. Jede Station übernimmt ihre lokalen Aufgaben selbstständig und ist an das Internet angebunden. Relevante Messwerte, Sollwerte und Betriebszustände werden über gesicherte Datenverbindungen zwischen den Steuerungen ausgetauscht.

Wasserfassung → Internet → Wasserschloss → Internet → Kraftwerk → Turbinen und Generatoren

So entsteht aus mehreren dezentralen Steuerungen ein gemeinsames Automatisierungssystem. Die Anlagenteile bleiben funktional übersichtlich, während die Gesamtanlage abgestimmt geregelt wird.

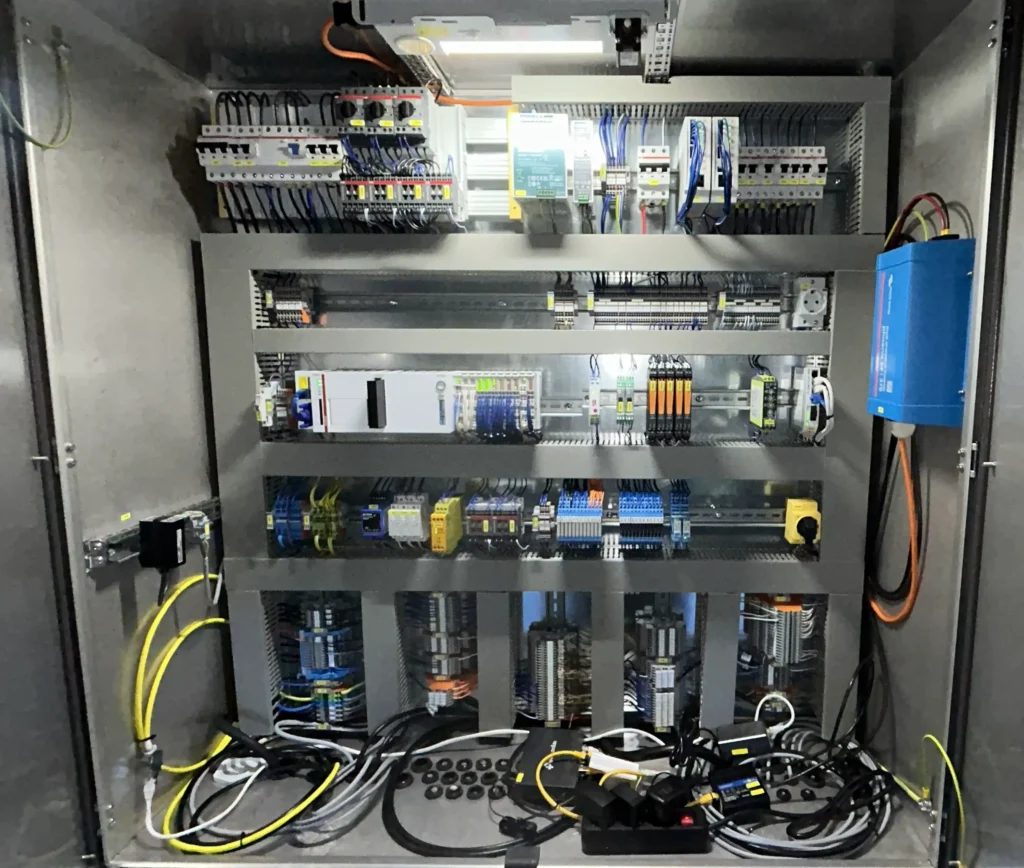

Geöffneter Schaltschrank der Wasserfassung Maxhütte mit SPS, Schutzgeräten, Reihenklemmen und Internet-Router.

Eigene Steuerung der Wasserfassung für Rechenreiniger, Schütz und Wasserstandserfassung.

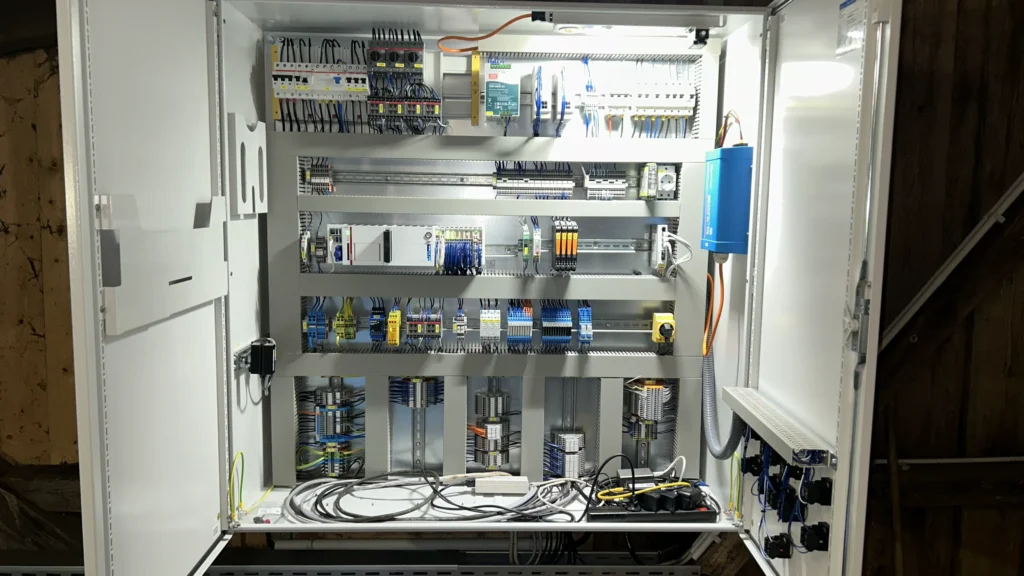

Geöffneter Schaltschrank des Wasserschlosses Maxhütte mit SPS, Schutztechnik, Reihenklemmen und Internet-Router.

Eigene Steuerung des Wasserschlosses für Überlauf, Schützenzug und Pegelregelung.

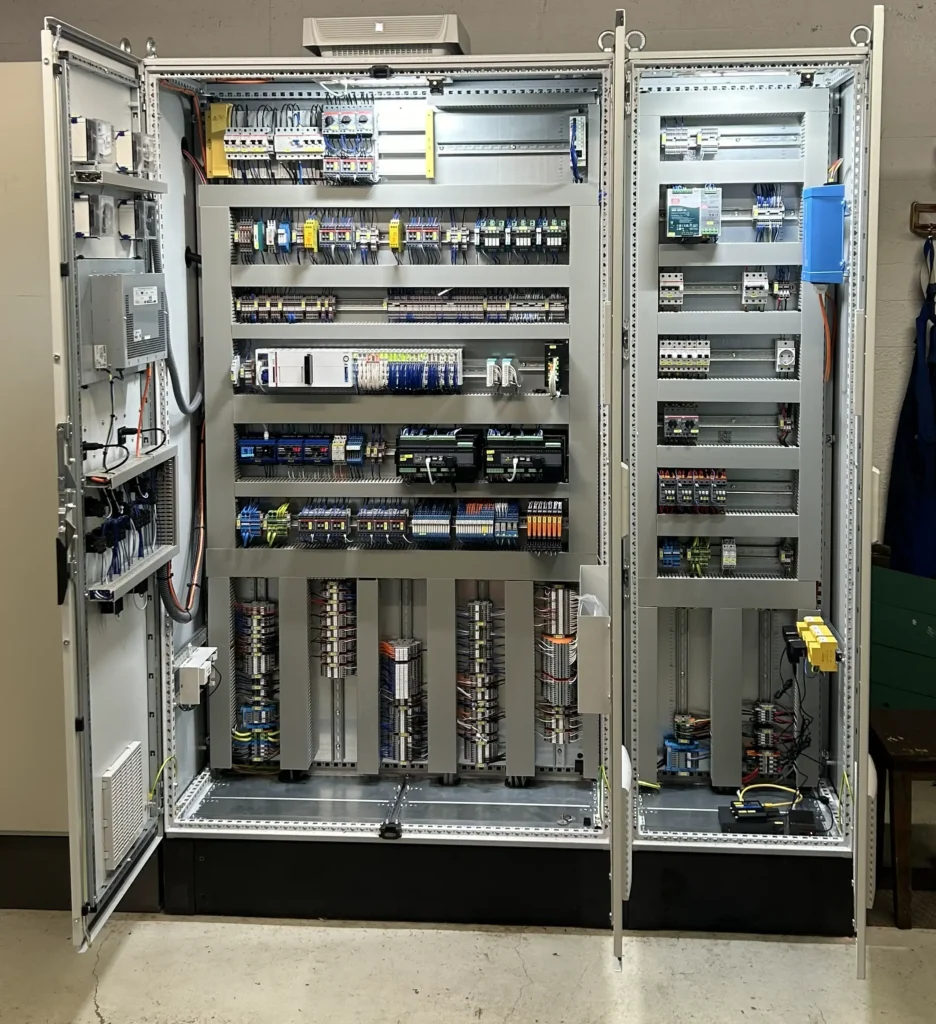

Geöffneter Steuerschrank im Turbinenhaus Maxhütte für zwei Francis-Turbinen mit Synchron-Generatoren.

Steuerschrank im Kraftwerk für 2 x Francis-Turbinen mit Synchron-Generatoren.

Anbindung an übergeordnete Leitsysteme

Bilgram Wasserkraft ermöglicht die Anbindung von Wasserkraftanlagen an bestehende übergeordnete Leit- und Fernwirksysteme. Dadurch können einzelne Kraftwerke oder mehrere Wasserkraftanlagen zentral überwacht und gesteuert werden.

Kommunikation über Modbus TCP und IEC 60870-5-104

Für den Datenaustausch unterstützen unsere Steuerungen bewährte industrielle Kommunikationsprotokolle:

  • Modbus TCP: Übertragung von Messwerten, Betriebszuständen, Störmeldungen, Sollwerten und Steuerbefehlen.
  • IEC 60870-5-104: Anbindung an übergeordnete Fernwirk- und Leitsysteme, beispielsweise von Energieversorgungsunternehmen.

Je nach Anforderung können unter anderem Generatorleistung, Wasserstände, Turbinenstellungen, Betriebszustände und Störmeldungen an das Leitsystem übertragen werden. Ebenso können freigegebene Sollwerte und Steuerbefehle empfangen und verarbeitet werden.

Eigenständige Steuerung bleibt erhalten

Die Turbinensteuerung arbeitet weiterhin selbstständig vor Ort. Die Anbindung an ein übergeordnetes Leitsystem ergänzt die vorhandene Automatisierung, ohne deren lokale Funktionen zu ersetzen.

Auch bei einer Modernisierung bestehender Wasserkraftanlagen kann die neue SPS-Steuerung in vorhandene Leitsystemstrukturen integriert werden.

Ihr Vorteil: Moderne Turbinensteuerung mit bewährten Schnittstellen – für den eigenständigen Betrieb und die Einbindung in übergeordnete Leitsysteme.

Entscheidend ist das Zusammenspiel

Der eigentliche Vorteil einer durchgängigen Automatisierung entsteht durch die Abstimmung der einzelnen Funktionen.

Ein veränderter Wasserstand an der Wasserfassung kann Auswirkungen auf den Betrieb der Turbine haben. Eine Änderung der Turbinenleistung beeinflusst wiederum Wasserstände und Abfluss. Auch Rechenanlage und Wehr müssen in die Betriebsstrategie einbezogen werden.

Die einzelnen Steuerungen dürfen deshalb nicht unabhängig voneinander „gegeneinander arbeiten“.

Unser Ziel ist eine ruhige und abgestimmte Regelung der gesamten Wasserkraftanlage.

Messwerte, Betriebszustände und Stellgrößen werden dort ausgetauscht, wo sie für Betrieb und Regelung benötigt werden. Entscheidend ist, die hydraulischen und technischen Zusammenhänge der jeweiligen Anlage richtig abzubilden.

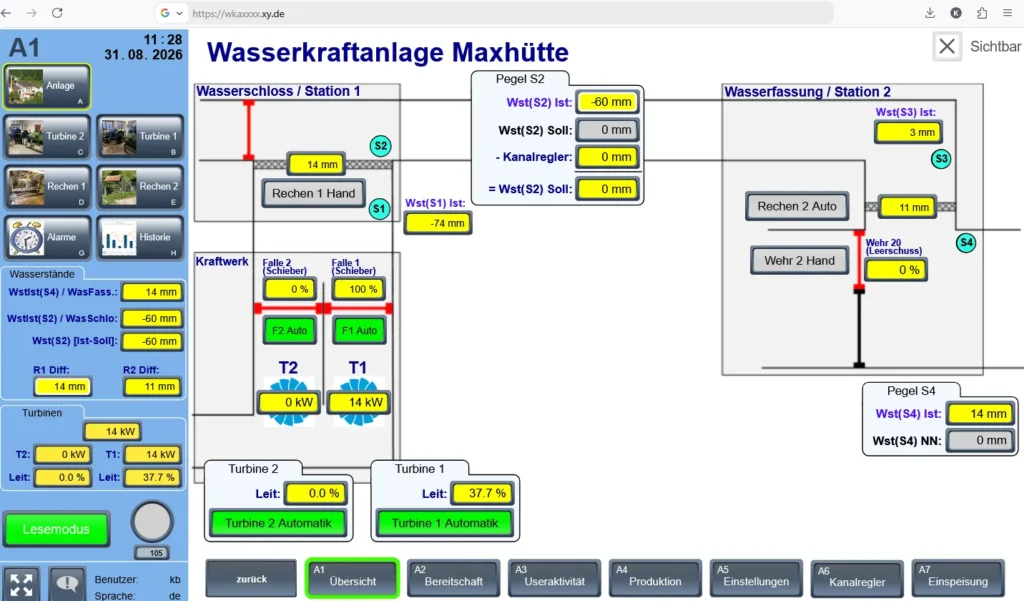

Webvisualisierung der Wasserkraftanlage Maxhütte mit Wasserständen, Turbinenleistungen und Betriebszuständen von Wasserschloss, Wasserfassung und Kraftwerk.

Die Webvisualisierung macht das Zusammenspiel der Anlagenteile und die für den Betrieb relevanten Messwerte transparent.

Von der einzelnen Steuerung zur Gesamtanlage

Für Bilgram Wasserkraft endet Automatisierung nicht an der Schaltschranktür. Wir betrachten das Zusammenspiel von Turbine und Generator, Hydraulik und Sensorik, Rechenreiniger und Wehranlage sowie Wasserfassung, Wasserschloss und Kraftwerk.

Dabei verbinden wir die einzelnen Steuerungsaufgaben zu einem auf die jeweilige Wasserkraftanlage abgestimmten Gesamtsystem.

Das Ziel ist nicht möglichst viel Automatisierung, sondern eine Steuerung, die zur hydraulischen und technischen Realität der Wasserkraftanlage passt.

So wird aus mehreren einzelnen Steuerungen eine gemeinsam arbeitende Wasserkraftanlage.

Ebenfalls interessant: → Datenlogger für Wasserkraftanlagen

Webvisualisierung in der Praxis

Das Projekt Maxhütte wird im folgenden Praxisbeispiel ausführlich beschrieben:

Praxisbeispiel ansehen: → Webbasierte Visualisierung der Maxhütte Bergen

Auch interessant: Schlauchwehr-Steuerung für Luft- und Wasserfüllung → hier lesen Sie den entsprechenden Wissensbeitrag
