Wasserkraft Datenlogger – direkt in der Steuerung integriert
Bei Bilgram Wasserkraft ist der Datenlogger Bestandteil der SPS-Steuerung. Betriebsdaten wie Wasserpegel, Turbinenöffnung, Generatorleistung und weitere Messwerte werden direkt in der Steuerung gespeichert.
Ein zusätzlicher externer Datenlogger ist dafür nicht erforderlich.
Wasserkraft Diagramme – Betriebsdaten übersichtlich darstellen
Die gespeicherten Messwerte lassen sich in der HTML5-Webvisualisierung als übersichtliche Diagramme darstellen. So können Betreiber die Entwicklung ihrer Wasserkraftanlage über Stunden, Tage oder längere Zeiträume nachvollziehen.
Auch externe Abflussdaten können gemeinsam mit den eigenen Betriebsdaten in einem Diagramm dargestellt werden.
Wasserkraft Datenaufzeichnung – auswerten und exportieren
Die aufgezeichneten Daten helfen dabei, Betriebszustände zu analysieren, Veränderungen zu erkennen und Optimierungsmöglichkeiten zu beurteilen.
Über die Webvisualisierung lassen sich die Daten als XLS-Datei exportieren oder direkt per E-Mail versenden.

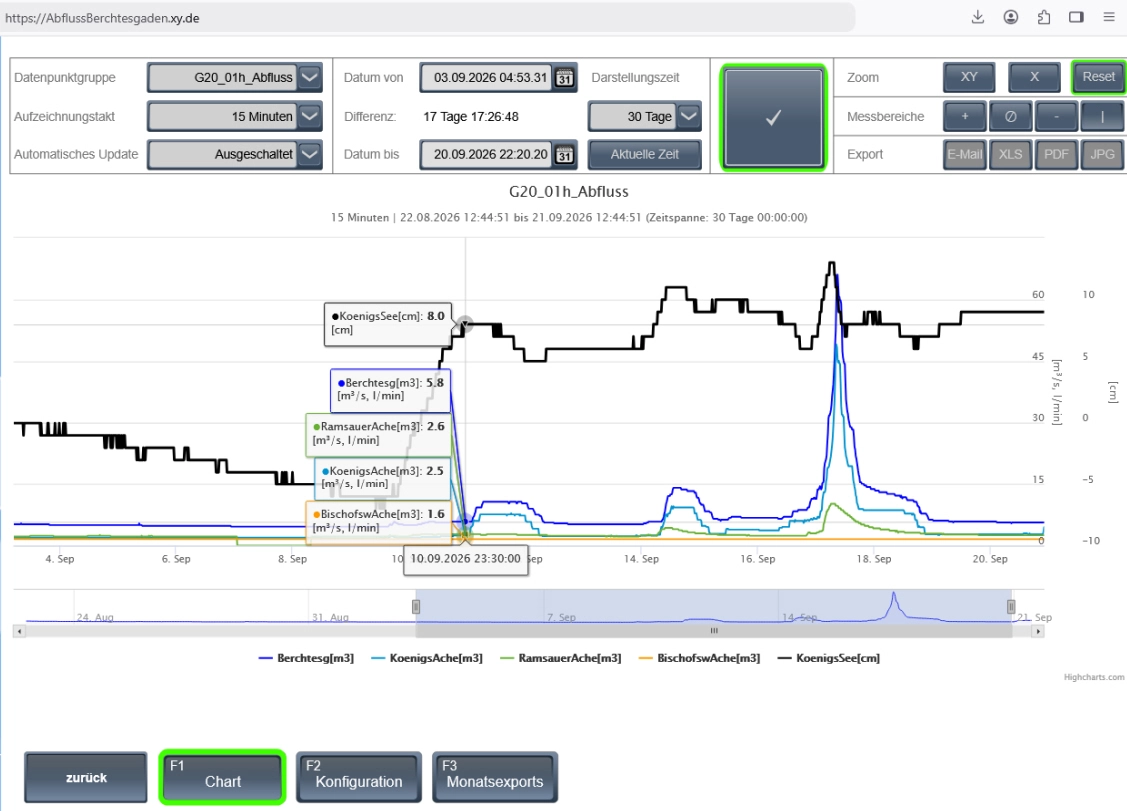

Praxisbeispiel: Abflussdaten Berchtesgaden
Ein Beispiel ist unsere Aufzeichnung der Abflussentwicklung im Raum Berchtesgaden.
Bilgram Wasserkraft liest hierfür automatisch die online verfügbaren Abflusswerte des Hochwassernachrichtendienstes Bayern ein. Da der Hochwassernachrichtendienst seine Messwerte alle 15 Minuten aktualisiert, werden die aktuellen Daten ebenfalls in diesem Zeitraster übernommen und gespeichert.
Die Werte verschiedener Messstellen werden anschließend in einer gemeinsamen zeitlichen Darstellung zusammengeführt. So lässt sich schnell erkennen, wie sich die einzelnen Abflüsse über Stunden, Tage oder längere Zeiträume entwickeln.
Lesen Sie hierzu auch unseren Wissensbeitrag: → Webvisualisierung für Wasserkraftanlagen unabhängig vom Bedienpanel
Wasserkraft-Diagramme: Abfluss, Pegel und Anlagenleistung gemeinsam betrachten
Neben externen Abfluss- und Pegeldaten können auch eigene Messwerte der Wasserkraftanlage in die Diagramme integriert werden – beispielsweise elektrische Leistung, Wasserstände oder Turbinenöffnungen.
Damit lässt sich unmittelbar nachvollziehen, wie die eigene Anlage auf Veränderungen des Wasserangebots reagiert.
Externe Abflussdaten und eigene Anlagendaten in einer gemeinsamen Aufzeichnung – so wird sichtbar, wie Wasserangebot und Energieerzeugung zusammenhängen.
Reale Leistungs- und Betriebsdaten unserer Kunden veröffentlichen wir dabei selbstverständlich nicht.
Datenlogger direkt in der Wasserkraftsteuerung
Für die Datenaufzeichnung ist kein separater Datenlogger erforderlich.
Die Steuerung der Wasserkraftanlage übernimmt selbst die Aufzeichnung und Speicherung der Betriebsdaten und damit die Funktion eines integrierten Wasserkraft-Datenloggers.
Aktuelle Messwerte, historische Daten und Diagramme stehen dadurch in derselben Bedienoberfläche zur Verfügung.

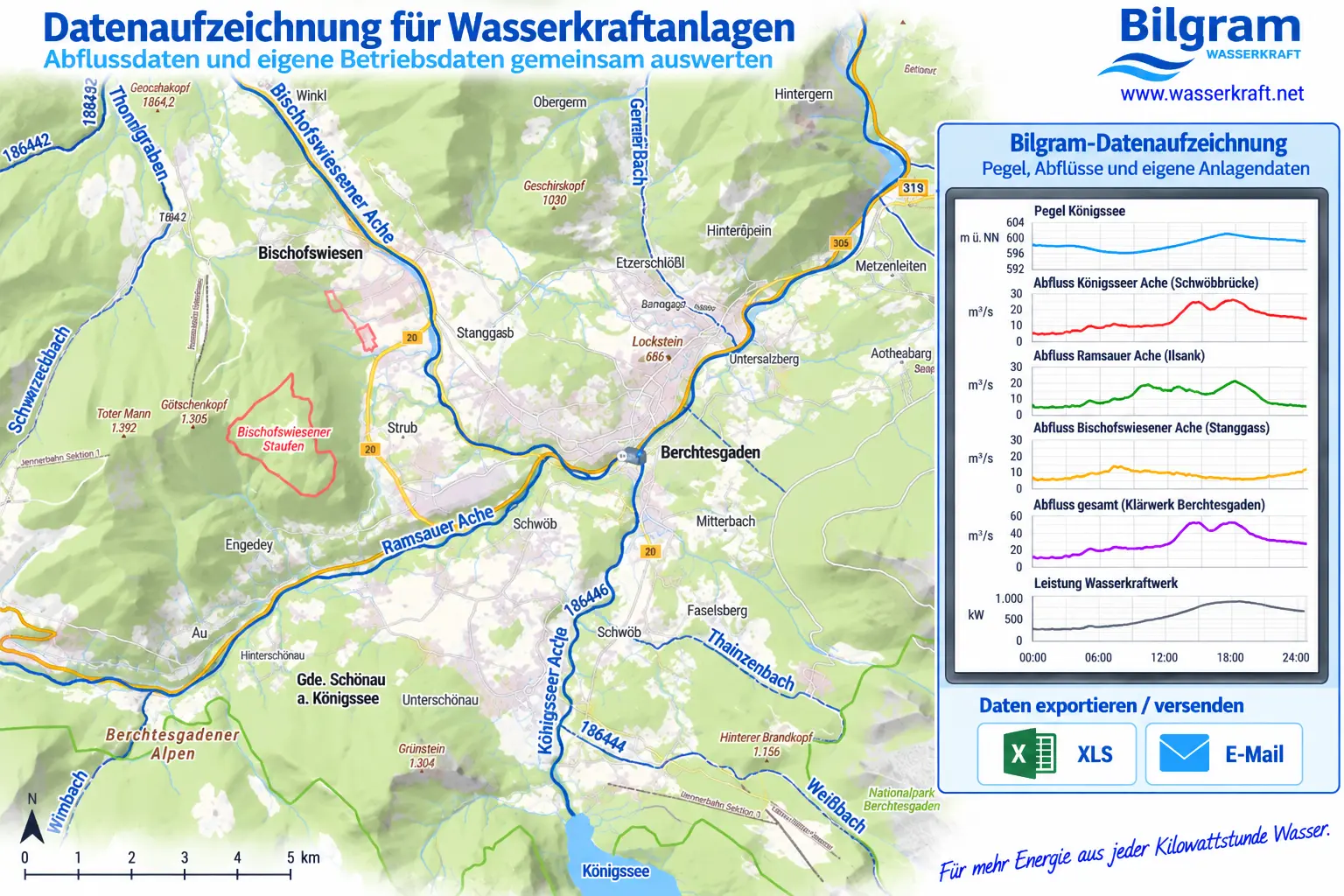

Datenaufzeichnung Berchtesgaden: Online-Abflusswerte verschiedener Messstellen werden im 15-Minuten-Raster eingelesen, gespeichert und gemeinsam dargestellt.
XLS-Export und Versand per E-Mail
Aufgezeichnete Daten können für weitere Auswertungen exportiert werden.
Je nach Anwendung lassen sich die Daten beispielsweise als XLS-Datei bereitstellen und per E-Mail versenden. Dadurch können Betreiber die Messwerte auch außerhalb der Anlagenvisualisierung archivieren, vergleichen oder weiterverarbeiten.
Datenaufzeichnung als Teil der Bilgram-Webvisualisierung
Die Datenaufzeichnung ist bei Bilgram Wasserkraft kein separates System neben der Steuerung. Bilgram Wasserkraft setzt bereits seit 2012 auf Webvisualisierung für Wasserkraftanlagen.
Steuerung, Datenlogger, historische Diagramme und Webvisualisierung arbeiten als gemeinsames System.
So entsteht aus den kontinuierlich aufgezeichneten Betriebsdaten eine langfristige Grundlage für die Beurteilung und Optimierung einer Wasserkraftanlage.
Bilgram Wasserkraft setzt webbasierte Anlagenvisualisierungen bereits seit 2012 in Wasserkraftanlagen ein.
Lesen Sie hierzu auch unseren Wissensbeitrag über → intelligente Regelung bzw. Optimierung von Wasserkraftanlagen und die Leistungsbeschreibung → Betriebsdaten und Diagramme in der Webvisualisierung.
