Eine Wasserkraftanlage – ein Webserver – unterschiedliche Ansichten und Benutzerrechte
Wie lässt sich eine Wasserkraftanlage öffentlich präsentieren, während der Betreiber gleichzeitig über das Internet auf die vollständige Steuerung zugreifen kann?
Bei der Wasserkraftanlage Unterlenningen T56 zeigt Bilgram Wasserkraft, wie diese Aufgabe mit einem gemeinsamen HTML5-Webserver direkt in der SPS gelöst wird.
Am Kraftwerksgebäude befindet sich eine Schauvitrine mit einem Bildschirm. Besucher sehen dort eine vereinfachte grafische Darstellung der Wasserkraftanlage mit aktuellen Betriebswerten.
Gleichzeitig kann der Betreiber über denselben Webserver auf die ausführliche technische Visualisierung zugreifen und die Anlage bei entsprechender Benutzerberechtigung fernsteuern.
Das Besondere: Beide Ansichten werden direkt vom Webserver der SPS über das Internet bereitgestellt. Die öffentliche Besucheranzeige muss sich nicht am Standort der Wasserkraftanlage befinden.

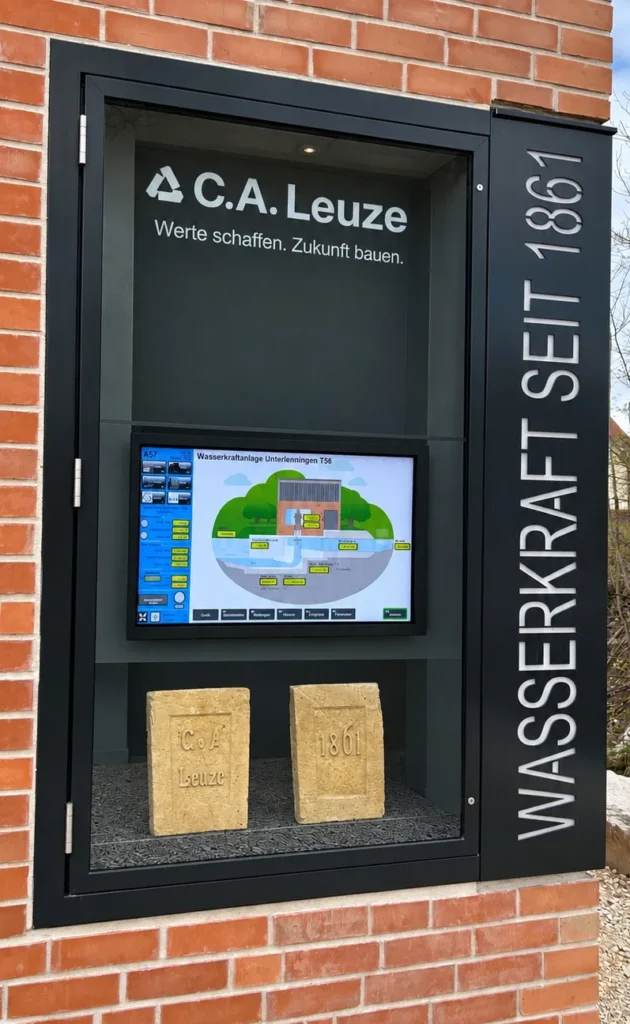

Öffentliche Schauvitrine am Kraftwerksgebäude Unterlenningen T56. Die Webvisualisierung wird über das Internet direkt vom SPS-Webserver bereitgestellt..
Öffentliche Besucheranzeige – Wasserkraft verständlich dargestellt
Die öffentliche Anzeige wurde bewusst einfach und anschaulich gestaltet. Sie zeigt das Kraftwerksgebäude, die Turbine, den Generator und die Wasserführung.
Aktuelle Betriebswerte, beispielsweise Generatorleistung, Wasserstände, Durchfluss und Turbinenöffnung, werden direkt in der grafischen Darstellung angezeigt.
Damit erhalten auch Besucher ohne technische Vorkenntnisse einen Einblick in die Funktionsweise der Wasserkraftanlage.

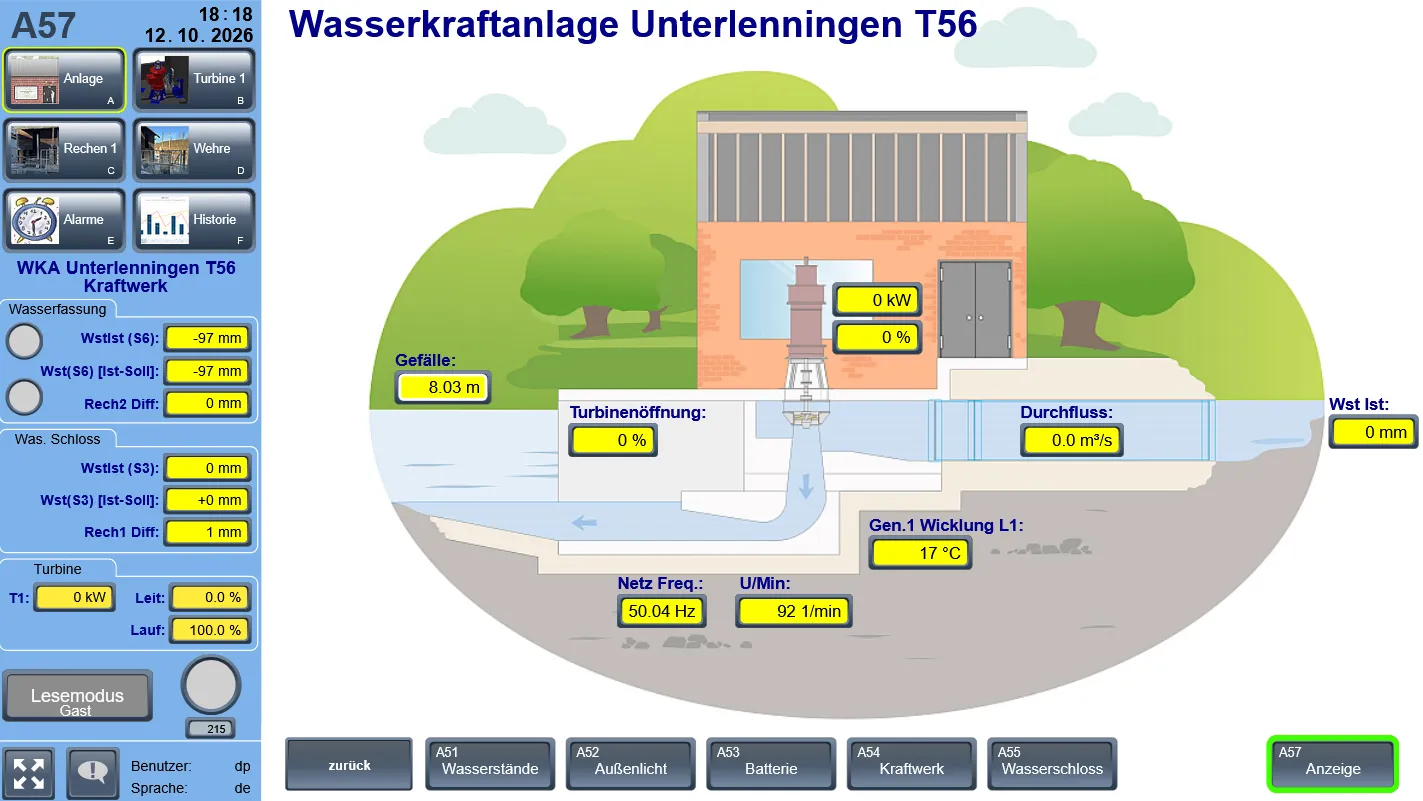

Anschauliche Darstellung der Wasserkraftanlage für Besucher – mit aktuellen Betriebswerten und Gastzugang ohne Schreibrechte. → Bild herunterladen
Lesemodus Gast – keine Bedienung möglich
Links unten in der Webvisualisierung erscheint die Kennzeichnung „Lesemodus Gast“. Die Anmeldung am Webserver erfolgt mit dem Benutzerrecht „Gast“.
Dieser Benutzer darf aktuelle Betriebsdaten anzeigen, besitzt jedoch keine Schreibrechte. Eine Umschaltung vom Lesemodus in den Schreibmodus ist mit diesem Gastzugang nicht möglich.
Dadurch können Besucher die Wasserkraftanlage beobachten, jedoch keine Steuerbefehle ausführen oder Betriebsparameter verändern.
Detailausschnitt Lesemodus Gast
Browser im Kiosk-Modus – ohne sichtbare Internetadresse
Der Browser im Schaukasten arbeitet im sogenannten Kiosk-Modus. Dabei wird die Webvisualisierung im Vollbild dargestellt. Die sonst üblichen Browserbestandteile wie Adresszeile, URL, Menüleisten und Navigationssymbole sind nicht sichtbar.
Für den Betrachter erscheint die Anzeige dadurch wie ein eigenständiges Informationssystem und nicht wie eine herkömmliche Internetseite. Die Verbindung zum SPS-Webserver erfolgt dennoch über das Internet.
Der Kiosk-Modus übernimmt die bildschirmfüllende Darstellung. Die Zugriffsrechte des Gastbenutzers verhindern eine Bedienung der Wasserkraftanlage.
Ein spezielles fest eingebautes Bedienpanel ist hierfür nicht erforderlich. Ein geeignetes Anzeigegerät mit Webbrowser genügt.
Vollständige Webvisualisierung – Fernbedienung für berechtigte Benutzer
Parallel zur öffentlichen Besucheranzeige kann der Betreiber die vollständige technische Webvisualisierung der Wasserkraftanlage aufrufen.
Hier stehen ausführliche Anlageninformationen und Bedienfunktionen zur Verfügung, beispielsweise:
- Turbinen- und Generatorzustände
- Wasserstände und Pegelregelung
- Hydraulik und Nebenaggregate
- Automatikbetrieb und Turbinensteuerung
- Störmeldungen und Betriebsdaten
- Einstellungen und Betriebsparameter

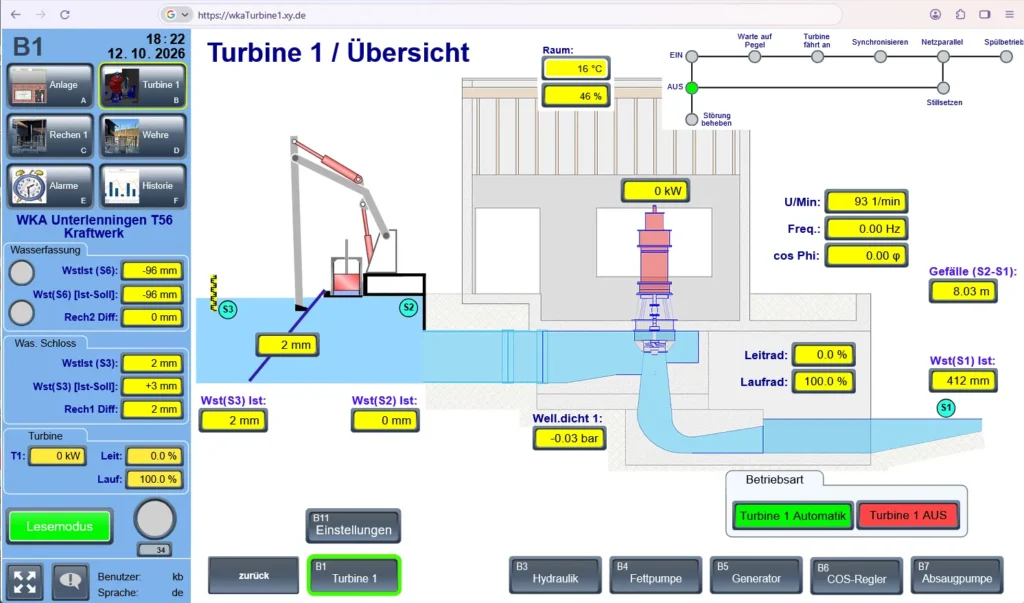

Vollständige technische Turbinenübersicht. Berechtigte Benutzer können vom Lesemodus in den Schreibmodus wechseln und die Anlage fernbedienen.
Vom Lesemodus in den Schreibmodus
Auch bei der vollständigen Turbinenvisualisierung wird zunächst der „Lesemodus“ angezeigt. Besitzt der angemeldete Benutzer die erforderlichen Schreibrechte, kann er die Webvisualisierung in den Schreibmodus umschalten.
Erst dann stehen ihm die entsprechend freigegebenen Steuer- und Einstellfunktionen zur Verfügung. Damit kann ein autorisierter Betreiber die Wasserkraftanlage auch über das Internet fernsteuern.
Entscheidend für die Bedienberechtigung ist nicht der Standort, sondern das Benutzerrecht, mit dem die Anmeldung am Webserver erfolgt.

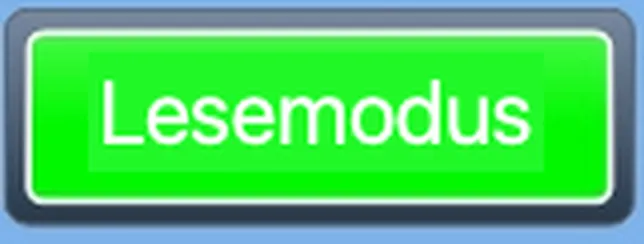

Detailausschnitt Lesemodus Betreiber
Die Besucheranzeige kann sich an einem beliebigen Standort befinden
Der Schaukasten am Kraftwerksgebäude ist nicht über ein lokales Intranet mit dem Webserver verbunden.
Stattdessen greift er über das Internet auf die SPS zu – genauso wie ein anderer Benutzer, jedoch ausschließlich mit dem Loginrecht „Gast“. Daraus ergibt sich ein besonderer Vorteil:
Die öffentliche Anzeige muss sich nicht in der Nähe der Wasserkraftanlage befinden.
Mögliche Anwendungen sind beispielsweise:
- Eine Schauvitrine direkt am Kraftwerksgebäude
- Ein Besucherzentrum oder Museum
- Eine öffentliche Informationsvitrine an einem anderen Standort
- Eine Anzeigetafel in einem entfernten Gebäude
- Eine Ausstellung oder Fachpräsentation
- Ein Informationsbildschirm an einem weit entfernten Standort
Voraussetzung ist lediglich eine geeignete Internetverbindung sowie ein entsprechend eingerichtetes Gerät mit Webbrowser. Die angezeigten Betriebsdaten stammen weiterhin direkt aus der Wasserkraftsteuerung.
Ein SPS-Webserver – mehrere Benutzer gleichzeitig
Ein wesentliches Merkmal der Bilgram-Webvisualisierung ist die Möglichkeit, verschiedene Ansichten gleichzeitig bereitzustellen.
Während auf dem öffentlichen Bildschirm die vereinfachte Kraftwerksdarstellung läuft, kann der Betreiber auf seinem Computer die vollständige Turbinenübersicht aufrufen. Weitere berechtigte Benutzer können ebenfalls auf die jeweils freigegebenen Informationen zugreifen.
Die SPS stellt dafür über ihren integrierten Webserver die entsprechenden HTML5-Webseiten bereit. Die Benutzerverwaltung bestimmt, welche Informationen angezeigt werden und welche Bedienhandlungen erlaubt sind.
Ein zusätzlicher zentraler Visualisierungs-PC oder ein Cloudserver zur Bereitstellung dieser Webansichten ist dafür nicht erforderlich.
Webvisualisierung direkt aus der Steuerung – seit 2012
Bilgram Wasserkraft setzt bereits seit 2012 auf browserbasierte Webvisualisierungen für Wasserkraftanlagen.
Der Webserver ist direkt in der SPS integriert. Die Visualisierung ist dadurch nicht an ein bestimmtes Bedienpanel gebunden. Das Praxisbeispiel Unterlenningen T56 zeigt die vielseitigen Einsatzmöglichkeiten:
Von der einfachen öffentlichen Besucherinformation über eine entfernte Anzeigetafel bis zur vollständigen Anlagenbedienung durch berechtigte Benutzer.
Eine Wasserkraftanlage – ein SPS-Webserver – unterschiedliche Ansichten, Benutzerrechte und Standorte.
Weitere Informationen: → Webvisualisierung für Wasserkraftanlagen und → Fernwartung und Fernüberwachung
Sie möchten Ihre Wasserkraftanlage öffentlich präsentieren?
Sie möchten aktuelle Betriebswerte Ihrer Wasserkraftanlage in einer Schauvitrine, einem Besucherzentrum oder auf einer öffentlichen Anzeigetafel präsentieren?
Oder benötigen Sie eine vollständige Webvisualisierung mit Fernüberwachung und Fernbedienung?
Bilgram Wasserkraft entwickelt passende Lösungen auf Basis der SPS-Webtechnik – mit unterschiedlichen Ansichten und abgestuften Benutzerrechten.
Bilgram~Wasserkraft ist ein auf → Steuerungstechnik für Wasserkraftanlagen spezialisiertes Familienunternehmen.
