Schlauchwehre für Wasserkraftanlagen – Steuerung mit Luft- und Wasserfüllung
Zwei unterschiedliche Systeme – eine gemeinsame Aufgabe: den Wasserstand zuverlässig regeln.
Schlauchwehre ermöglichen die Regulierung des Staupegels durch das Befüllen und Entleeren eines flexiblen Wehrkörpers. Als Füllmedium kommen Luft oder Wasser zum Einsatz. Beide Bauarten stellen unterschiedliche Anforderungen an die Steuerungs- und Regelungstechnik.
Bilgram Wasserkraft hat bereits Steuerungen für luftgefüllte und wassergefüllte Schlauchwehre realisiert.
Die Projekte zeigen, wie sich beide Systeme automatisieren und über eine moderne Webvisualisierung überwachen und bedienen lassen.

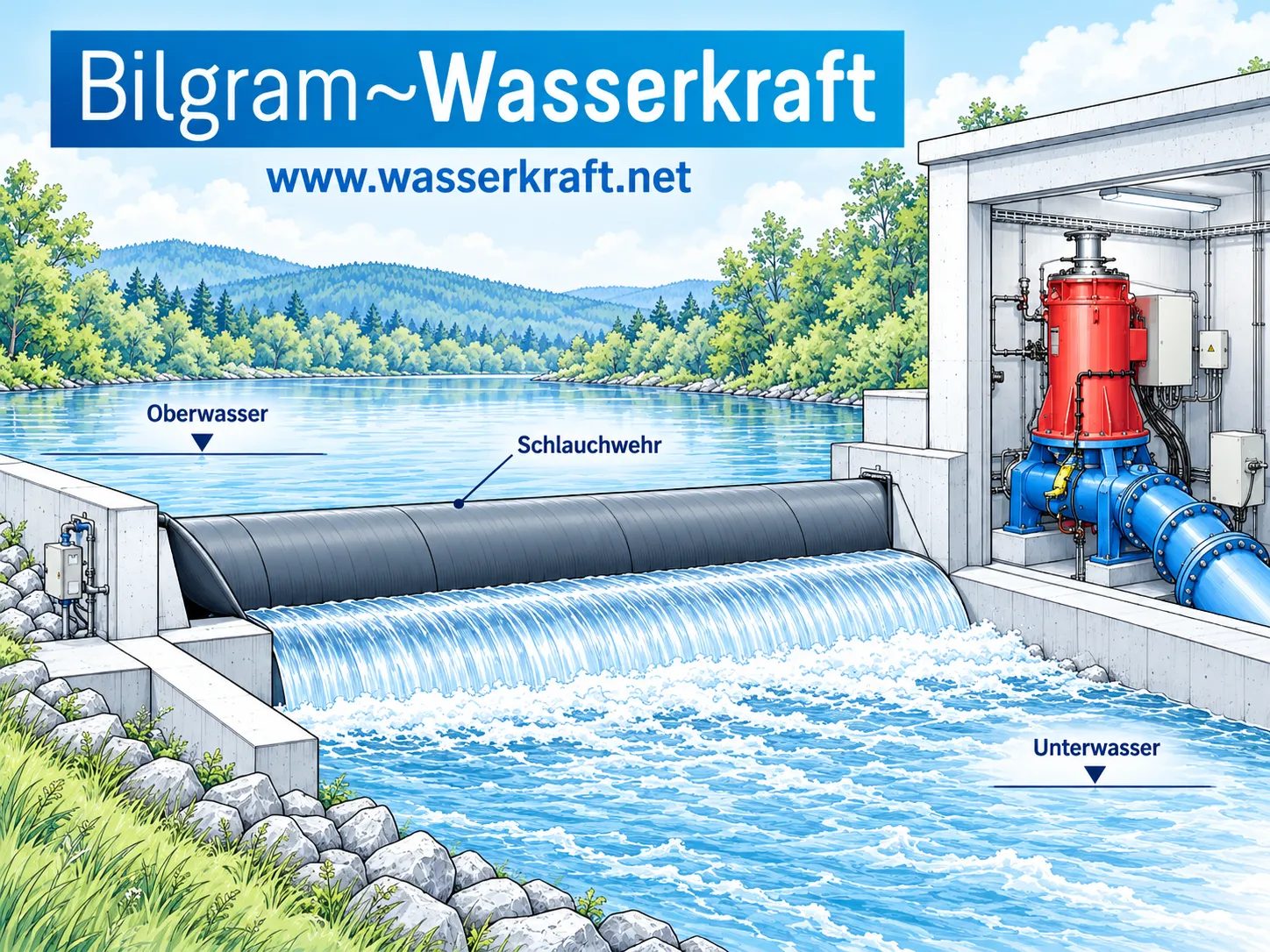

Wie funktioniert ein Schlauchwehr?
Ein Schlauchwehr besteht aus einer flexiblen, am Wehrkörper befestigten Membran. Durch das Befüllen hebt sich der Schlauch und staut das Wasser auf. Beim kontrollierten Entleeren senkt sich der Schlauch, wodurch mehr Wasser über das Wehr abfließen kann.
Die Steuerung übernimmt dabei die Anpassung an den gewünschten Oberwasserpegel und überwacht die erforderlichen Betriebszustände.
Praxisbeispiel (1) Bilgram Wasserkraft: Realisierte Steuerung eines luftgefüllten Schlauchwehrs mit Webvisualisierung:

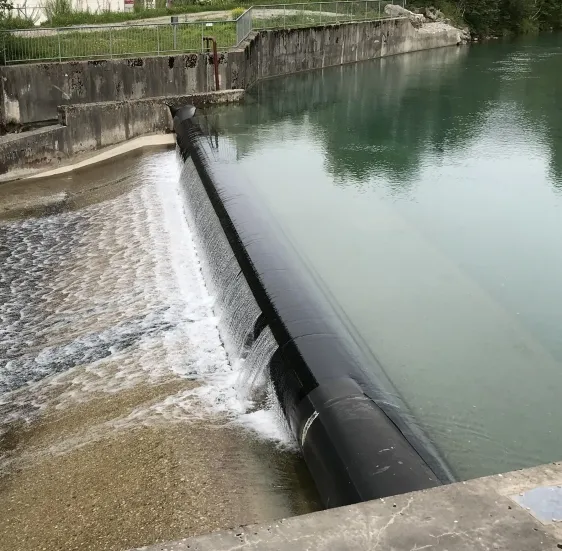

Luftgefülltes Schlauchwehr mit Steuerung von Bilgram Wasserkraft.
Bei einem luftgefüllten Schlauchwehr erfolgt das Aufrichten über einen Verdichter. Zum Absenken wird Luft über gesteuerte Ventile abgelassen. Die Steuerung berücksichtigt den Oberwasserpegel, den Schlauchinnendruck und die erforderlichen Füll- und Entleerungsvorgänge. Luftgefüllte Schlauchwehre ermöglichen vergleichsweise schnelle Stellvorgänge.

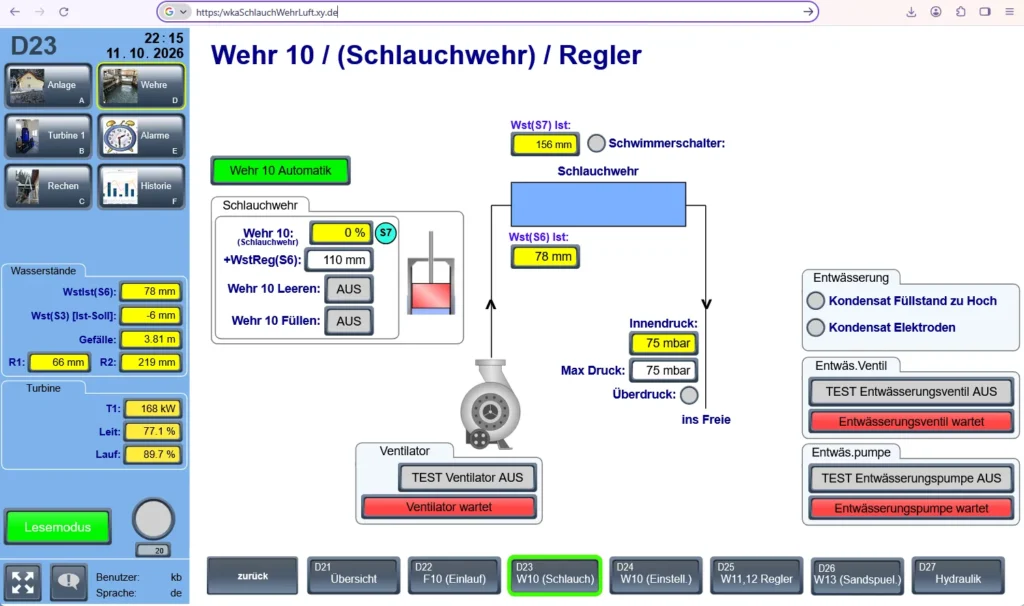

HTML5-Webvisualisierung der Schlauchwehrsteuerung mit Luftfüllung.
Praxisbeispiel (2) Bilgram Wasserkraft: Realisierte Steuerung eines wassergefüllten Schlauchwehrs mit Webvisualisierung.

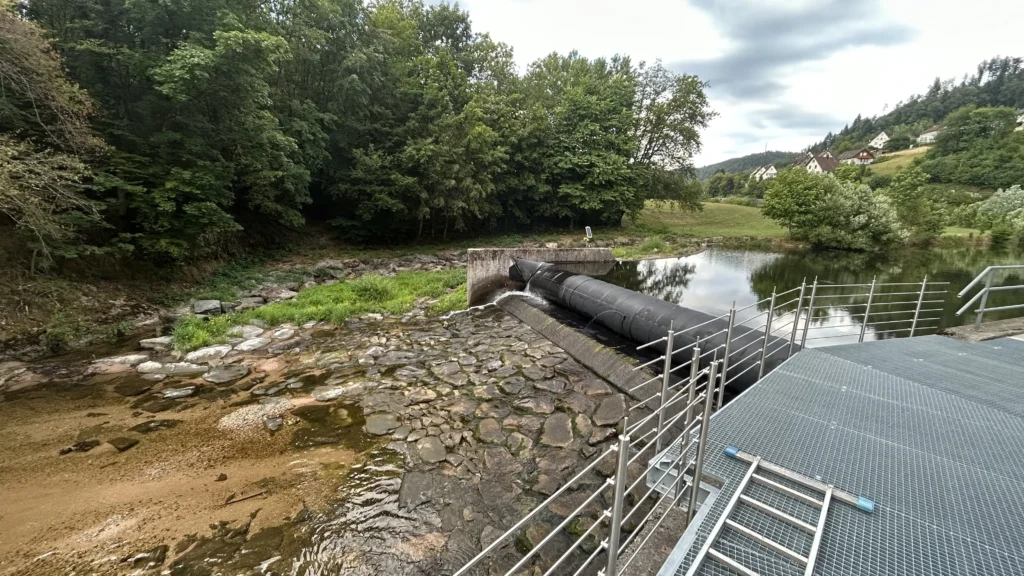

Wassergefülltes Schlauchwehr mit Steuerung von Bilgram Wasserkraft.
Bei wassergefüllten Schlauchwehren wird die Wehrhöhe über die Wasserfüllung eingestellt. Dazu dienen je nach Anlage Pumpen, Regulierschächte und entsprechende Armaturen. Die Steuerung verarbeitet die erforderlichen Pegel- und Druckmesswerte und steuert die Füll- und Entleerungseinrichtungen. Die genaue Ausführung richtet sich nach der jeweiligen Anlage.

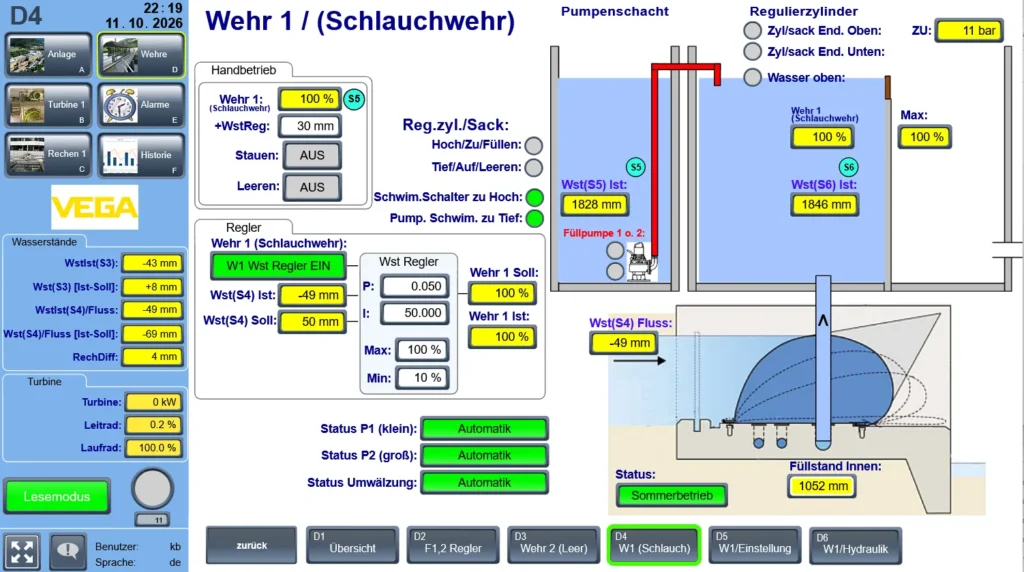

HTML5-Webvisualisierung der Schlauchwehrsteuerung mit Wasserfüllung.
Pegelregelung und Betriebssicherheit
Eine zuverlässige Schlauchwehrsteuerung muss mehrere Aufgaben miteinander verbinden:
- Automatische Regelung des Oberwasserpegels
- Überwachung des Schlauchinnendrucks
- Steuerung von Verdichtern, Pumpen und Ventilen
- Überwachung der Betriebszustände und Störungen
- Berücksichtigung von Hochwasser und vorgegebenen Sicherheitsfunktionen
- Abstimmung mit weiteren Steuerungen der Wasserkraftanlage
Die erforderlichen Sicherheits- und Rückfallfunktionen werden entsprechend der jeweiligen Wehranlage und ihrem wasserrechtlichen Betriebskonzept ausgeführt.
Schlauchwehrsteuerung mit HTML5-Webvisualisierung
Bei beiden realisierten Schlauchwehrtypen setzt Bilgram Wasserkraft Webvisualisierungen zur Darstellung und Bedienung der Anlagen ein. Je nach Ausstattung können Wasserstände, Druckwerte, Betriebsarten, Stellbefehle und Störmeldungen übersichtlich dargestellt werden.
Die HTML5-Webvisualisierung ermöglicht die Bedienung über einen Webbrowser. Auch der Fernzugriff kann über HTTPS erfolgen, ohne dass eine Cloud für den örtlichen Betrieb erforderlich ist.
Weitere Informationen zur Webvisualisierung mit SCADA-Systemen lesen Sie hier → SCADA-Systeme mit Webvisualisierung und in der Leistungsbeschreibung → Steuerungs- und Automatisierungstechnik für Wasserkraftanlagen
Schlauchwehrsteuerung modernisieren
Bestehende Schlauchwehre können häufig durch eine Modernisierung der Steuerungs- und Regelungstechnik weiterbetrieben werden, ohne den eigentlichen Wehrkörper ersetzen zu müssen – sofern dessen Zustand und die vorhandene Technik dies zulassen.
Bilgram Wasserkraft bietet hierfür Steuerungstechnik, Pegelregelung und Webvisualisierung für luft- und wassergefüllte Schlauchwehre.
Sie möchten eine Schlauchwehrsteuerung erneuern oder automatisieren?
Sprechen Sie mit uns über Ihre bestehende Wehranlage. Wir prüfen gemeinsam, welche Modernisierung technisch sinnvoll ist. → Projekt mit Bilgram~Wasserkraft besprechen
